MessageSujet: Bricolage M'truc   Mar 16 Juil 2013, 14:09

Ben voilà il me restait un peu de pièce divers et variés de M4, donc je me suis dit pourquoi pas essayer  d'assembler un "truc" juste avec ce que j'ai sous la main.



Je voulais obtenir une sorte de pistolet bolter ou un genre de mini M4 (stubby killer)...
-J'ai coupé à la scie le canon externe pour le raccourcir, puis je l'ai usiné afin d'obtenir un épaulement qui se loge parfaitement dans le corps de la M4. (voir partie couleur alu).
-J'ai ensuite usiné deux gorges pour les goupilles de la mir avant.
-Mais que faire d'un canon interne de 45cm... un coup de scie, un dressage de face puis ébavurage et hop.

Il me reste encore à changer bidouiller la gearbox, d'ailleurs je suis à la recherche d'une coque  ou du moins de la partie supérieur.


Au final, ça commence à ressembler à quelquechose...c'est pas forcément beau mais c'est compact !



Prochaine étape: (j'éditerai au fur et à mesure)
-réparation ou changement complet de gearbox
-trouver une pièce faisant la jonction entre le delta ring et la mir avant
-changer la mir pour un modèle rabatable
-changer la crosse
-monter un anneau à la base de la crosse pour mettre une sangle un point
-peinture perso
etc...


Edit: usinage d'une pièce faisant la jonction entre le delta ring et la mir avant

J'avais que ce morceau de plastoc, déjà un peu rogné...


Usinage du bouzin...



Résultat après montage.
C'est monobloc, pas de jeu, reste plus qu'a mettre un petit coup de peinture noir pour unifier un peu.



Voilà le bouzin à enfin une gearbox qui fonctionne (merci mon Tuc)
Il me manquait un bushing, donc usinage à  partir d'un morceau de laiton.



Montage et test de la gearbox


La gearbox fonctionne cependant je n'avais plus de ressort qui se cale sur le cut off lever et le selector plate...
Récupération d'un ressort sur du matériel chirurgical et hop.




Edit: 22/10/13

Je voulais aboslument qu'elle tourne pour OPtage8,  j'ai donc mis les bouchées doubles.

Objectif: caser une batterie...
Plusieurs solutions avaient été évoquée,
-Anpeq
-montage sur une sangle
-tube de crosse
J'ai finalement retenu la dernière solution, car plus esthétique.

Et c'est parti pour les modifs.

Dans un premier temps j'ai raccourci le cablâge arrière



Montage d'une nouvelle prise tamiya mini


N'ayant pas suffisament de place pour loger les connectique dans le tube de crosse, j'y ai fait une lumière

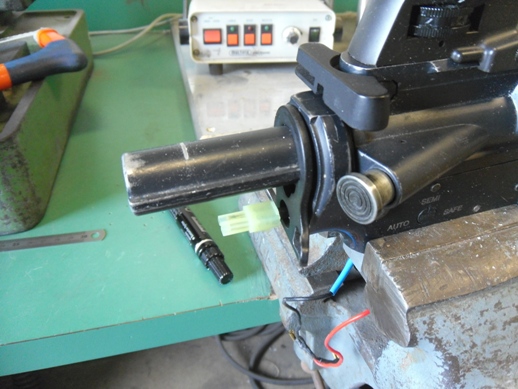

Je me suis ensuite attaqué au corps de la M'truc.
J'ai raccourci la partie arrière pour faciliter le passage du connecteur de batterie et j'ai raccourci l'ensemble




Ne pouvant plus fixer la crosse au moyen de la vis interne, j'ai percé taraudé les deux tubes afin de monter trois vis.


la bague du tube de crosse permet d'écrater l'ensemble et ainsi bloquer l'ensemble en translation (pas de jeu c'est monobloc)

Assemblage et test



Afin d'éviter tout blocage, j'ai fait une petite encoche dans la crosse



la connectique est légérement apparente mais rien de bien méchant, un petit coup  de peinture et on ne verre plus grand chose






Reste la phase finition

_________________


Dernière édition par Karadoc le Mar 22 Oct 2013, 13:20, édité 5 fois
Revenir en haut Aller en bas
WolfMan
Arthur, Roi de Bretagne
Arthur, Roi de Bretagne
avatar

Masculin
Nombre de messages : 14656
Age : 35
Localisation : Vitry Le François
Date d'inscription : 02/05/2005

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 15:18

"-trouver une pièce faisant la jonction entre le delta ring et la mir avant"

Du scotch angel

_________________

WolfMan Président de la Rèmes Brigade
La devise de la Rèmes Brigade est F.P.S. Fairplay Pleasure and Safety.
Revenir en haut Aller en bas
Karadoc
Karadoc de Vannes
avatar

Masculin
Nombre de messages : 3540
Age : 33
Localisation : Saint Erme Outre et Ramecourt
Date d'inscription : 04/02/2006

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 15:21

C'est pas une AK'truc Evil or Very Mad

_________________


Dernière édition par Karadoc le Mar 16 Juil 2013, 16:14, édité 1 fois
Revenir en haut Aller en bas
cougar55
Retirez lui le clavier !!!
Retirez lui le clavier !!!
avatar

Nombre de messages : 1051
Age : 47
Date d'inscription : 04/03/2008

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 15:49

Je suis fan.

Essaie les raccords de plomberie PVC, on trouve des formes, dimensions surprenantes. Et puis dans le pire des cas, un coup de décapeur thermique pour ajuster et ça devrait aller.
Revenir en haut Aller en bas
WolfMan
Arthur, Roi de Bretagne
Arthur, Roi de Bretagne
avatar

Masculin
Nombre de messages : 14656
Age : 35
Localisation : Vitry Le François
Date d'inscription : 02/05/2005

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 16:08

Je connaissais un airsofteur qui mettais un rouleau de PQ dans ses customs. lapin

_________________

WolfMan Président de la Rèmes Brigade
La devise de la Rèmes Brigade est F.P.S. Fairplay Pleasure and Safety.
Revenir en haut Aller en bas
Karadoc
Karadoc de Vannes
avatar

Masculin
Nombre de messages : 3540
Age : 33
Localisation : Saint Erme Outre et Ramecourt
Date d'inscription : 04/02/2006

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 16:19

@ Cougar: bien vu, je vais chercher de ce coté.

@ tu dois avoir ça toi...avec le nombre de vanne de m***e que tu débite dev

_________________
Revenir en haut Aller en bas
WolfMan
Arthur, Roi de Bretagne
Arthur, Roi de Bretagne
avatar

Masculin
Nombre de messages : 14656
Age : 35
Localisation : Vitry Le François
Date d'inscription : 02/05/2005

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 16:42

Non y'a pas dans les sachets de lingettes banane fraise.

_________________

WolfMan Président de la Rèmes Brigade
La devise de la Rèmes Brigade est F.P.S. Fairplay Pleasure and Safety.
Revenir en haut Aller en bas
kC
Retirez lui le clavier !!!
Retirez lui le clavier !!!
avatar

Masculin
Nombre de messages : 1299
Age : 31
Localisation : Saint Amand Sur Fion
Date d'inscription : 14/09/2006

MessageSujet: Re: Bricolage M'truc   Mar 16 Juil 2013, 22:32

j'aime ce genre de petit projet bricolage une idée ! Tu compte placer la batterie ou? une lipo dans le tube de crosse?
Revenir en haut Aller en bas
https://monsieurparfait.wordpress.com/
jesus
Lache cet écran ... j'ai dis LACHE CET ECRAN!!!
Lache cet écran ... j'ai dis LACHE CET ECRAN!!!
avatar

Masculin
Nombre de messages : 3711
Age : 33
Localisation : Epernay, Marne, France
Date d'inscription : 25/10/2010

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 06:13

Et bien c'est rigolo ce petit machin! Et avec un chargeur court ça serait encore mieux!!

_________________
-"Se battre pour la paix, c'est comme baiser pour la virginité."

-"On a peut-être pas beaucoup de moyens, mais on a beaucoup de médiocres." A méditer
Revenir en haut Aller en bas
Pithiviers
Retirez lui le clavier !!!
Retirez lui le clavier !!!
avatar

Masculin
Nombre de messages : 1479
Age : 44
Localisation : Au fond à droite ...
Date d'inscription : 23/02/2008

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 11:42

Pour les organes de visée rabattables ( front/rear sight ) vois chez Magpul ils en font d'excellents Wink
Revenir en haut Aller en bas
http://remesbrigade.forumactif.com
WolfMan
Arthur, Roi de Bretagne
Arthur, Roi de Bretagne
avatar

Masculin
Nombre de messages : 14656
Age : 35
Localisation : Vitry Le François
Date d'inscription : 02/05/2005

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 12:01

Ca va couter plus cher que la réplique...

_________________

WolfMan Président de la Rèmes Brigade
La devise de la Rèmes Brigade est F.P.S. Fairplay Pleasure and Safety.
Revenir en haut Aller en bas
Pithiviers
Retirez lui le clavier !!!
Retirez lui le clavier !!!
avatar

Masculin
Nombre de messages : 1479
Age : 44
Localisation : Au fond à droite ...
Date d'inscription : 23/02/2008

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 13:12

+/- 15$ US mdr
Revenir en haut Aller en bas
http://remesbrigade.forumactif.com
Karadoc
Karadoc de Vannes
avatar

Masculin
Nombre de messages : 3540
Age : 33
Localisation : Saint Erme Outre et Ramecourt
Date d'inscription : 04/02/2006

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 13:26

@ kC: oui lipo tube de crosse ou bien crosse crane avec la batterie qui va avec.

Le soucis c'est que je voulais mettre une crosse de Lr300, mais du coup la batterie je sais pas où la mettre... (shakng2 ceci est un firewall contre la vanne de merde que vous préparez concernant la destination de la batterie susnommée !)
Boîtier anpeq ?

@ Pithiviers: j'ai une contraine, je dois garder le système de fixation de la mir avant afin de conserver l'assemblage avec le delta ring.
Du coup c'est soit mir fixe soit rabattable.

Je suis justement en train d'usiner la pièce raccord entre la mir et le delta ring.

Je vais essayer de garder le principe occaz et récup jusqu'au bout.
Pour info la base est la M4 à 29€ qui trainait chez easycash y'a quelques temps.

_________________
Revenir en haut Aller en bas
lord dementio
Leodagan, Roi de Carmélide
avatar

Masculin
Nombre de messages : 7054
Age : 37
Localisation : Reims
Date d'inscription : 06/09/2005

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 13:41

Tu remues le couteau dans la plaie de Ya ^^

_________________
"Moi au moins quand je parlemente, c'est pas vicelard"
Revenir en haut Aller en bas
Khaos
Langue pendue
Langue pendue
avatar

Nombre de messages : 324
Age : 28
Date d'inscription : 15/10/2012

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 13:59

C'est marrant, ça a pas coûté cher et c'est même très compact! Bravo jo la bricole comme on dit Wink
Revenir en haut Aller en bas
cougar55
Retirez lui le clavier !!!
Retirez lui le clavier !!!
avatar

Nombre de messages : 1051
Age : 47
Date d'inscription : 04/03/2008

MessageSujet: Re: Bricolage M'truc   Mer 17 Juil 2013, 16:11

Pour la batterie, un étui porte-batterie à coller le long de la bretelle. Un bête porte-chargeur de PA doit même faire l'affaire, moyennant un petit tressage en paracorde. Il me semble que tu touches ta canette dans le domaine du reste.
Revenir en haut Aller en bas
Le schus
Prix spécial du flood
Prix spécial du flood
avatar

Masculin
Nombre de messages : 814
Age : 44
Date d'inscription : 07/03/2008

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 09:05

Un petit ANPQ pour y loger la batterie.
Revenir en haut Aller en bas
Karadoc
Karadoc de Vannes
avatar

Masculin
Nombre de messages : 3540
Age : 33
Localisation : Saint Erme Outre et Ramecourt
Date d'inscription : 04/02/2006

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 10:33

Suite :

usinage d'une pièce faisant la jonction entre le delta ring et la mir avant

J'avais que ce morceau de plastoc, déjà un peu rogné...


Usinage du bouzin...



Résultat après montage.
C'est monobloc, pas de jeu, reste plus qu'a mettre un petit coup de peinture noir pour unifier un peu.

_________________
Revenir en haut Aller en bas
Sarmate
Bavard
Bavard
avatar

Masculin
Nombre de messages : 268
Age : 23
Localisation : Sermiers
Date d'inscription : 27/06/2011

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 11:09

Ca fait propre, bien joué!
Revenir en haut Aller en bas
Shla
Bavard
Bavard
avatar

Masculin
Nombre de messages : 270
Age : 22
Localisation : Reims
Date d'inscription : 04/01/2013

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 11:17

Pas mal du tout, tu me montreras ca bgrin !
Revenir en haut Aller en bas
lord dementio
Leodagan, Roi de Carmélide
avatar

Masculin
Nombre de messages : 7054
Age : 37
Localisation : Reims
Date d'inscription : 06/09/2005

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 11:38

Bravo, Kara !

_________________
"Moi au moins quand je parlemente, c'est pas vicelard"
Revenir en haut Aller en bas
SPEEDmadmax
Retirez lui le clavier !!!
Retirez lui le clavier !!!
avatar

Masculin
Nombre de messages : 1972
Age : 33
Localisation : Epernay (51)
Date d'inscription : 02/01/2008

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 11:57

j'adore ^^
Revenir en haut Aller en bas
http://kmaxracing.free.fr
Ca$h
Bavard
Bavard
avatar

Masculin
Nombre de messages : 278
Age : 24
Localisation : Chalons-En-Champagne
Date d'inscription : 04/06/2011

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 12:38

C'est chouette Smile
Bien joué !
Revenir en haut Aller en bas
jesus
Lache cet écran ... j'ai dis LACHE CET ECRAN!!!
Lache cet écran ... j'ai dis LACHE CET ECRAN!!!
avatar

Masculin
Nombre de messages : 3711
Age : 33
Localisation : Epernay, Marne, France
Date d'inscription : 25/10/2010

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 12:58

et avec un chargeur court, bravo!

Un petit SP85 dans la GB et ça te fera une super réplique pour le CQB.

_________________
-"Se battre pour la paix, c'est comme baiser pour la virginité."

-"On a peut-être pas beaucoup de moyens, mais on a beaucoup de médiocres." A méditer
Revenir en haut Aller en bas
Karadoc
Karadoc de Vannes
avatar

Masculin
Nombre de messages : 3540
Age : 33
Localisation : Saint Erme Outre et Ramecourt
Date d'inscription : 04/02/2006

MessageSujet: Re: Bricolage M'truc   Jeu 18 Juil 2013, 13:12

Exact !

par contre le bricolage gearbox j'oublis car sur les deux que je voulais réparer/mixer le selector plate de la deuxième proviens d'un scar et n'est pas compatible Sad
Va falloir que je me trouve une gearbox complète neuve ou d'occaz...

_________________
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Bricolage M'truc

Revenir en haut Aller en bas

Bricolage M'truc
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Bricolage moto !
» p'tit truc sympa
» Bricolage sur vélo et/ou achat de cyclo x
» petit truc pour verifier niveau d'huile
» Vidéo X1/9 Turbo : truc de ouf ! From Israël - Momi's X1/9

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum de La Rèmes Brigade :: Bienvenue :: Review; UpGrade; DownGrade :: Vos créations, vos trouvailles-
Sauter vers:
