Bonjour à tous.
La rèmes regorgeant d'amateur de 1911, je me décide à réécrire le petit dossier photographique sur la réalisation de mes plaquettes home made qui intéressera peut-être les bricoleurs.

L''histoire commence en novembre 2011, à peine une semaine après avoir reçu mon premier Gbb : un 1911 marui , dont les plaquettes de crosse sont hélas en plastique. J'ai donc entrepris de les reproduire dans un matériau plus noble (en l'occurrence du bois moué )


L'essence utilisé est du noyer (en principe comme sur un vrai  ??? )

Colt 1911 tour2babélisé Img_0210

Les contours sont taillés à la ponceuse à bande :
Colt 1911 tour2babélisé Img_0211

Perçage et ajustements sur la réplique :
Colt 1911 tour2babélisé Img_0212

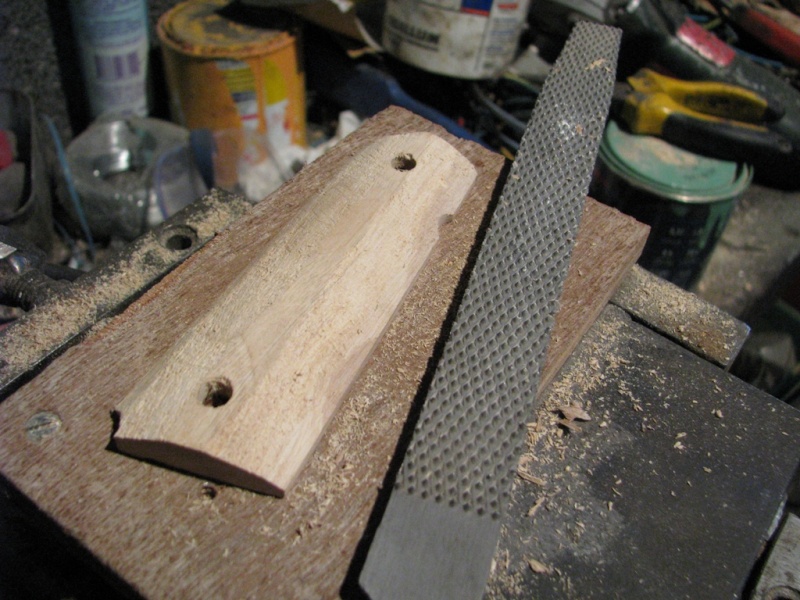

Sculpture de la forme à la râpe :
Colt 1911 tour2babélisé Img_0213

Dernier ajustements
Colt 1911 tour2babélisé Img_0214



Pour le rainurage j'ai utilisé une table croisée de perceuse à colonne sur laquelle les plaquette étaient fixée. Une planche fixée au dessus de la plaquette sert de guide pour les rainures. Il suffit de décaler la plaquette du même nombre de tour de vis pour obtenir des rainures parallèles et à équidistance : (la scie à ruban visible derrière ne sert que de plan de travail^^)

Colt 1911 tour2babélisé Img_0210
Colt 1911 tour2babélisé Img_0211

Les ébauches de rainures sont réalisées avec une lame de scie à métaux, en suivant le guide :
Colt 1911 tour2babélisé Img_0212

Les rainures en "V" sont obtenues avec une petite lime carrée ; le croisement des lignes permet d'obtenir les fameux losanges :
Colt 1911 tour2babélisé Img_0213

Après un nombre d'heure non négligeable de travail, le résultat :
Colt 1911 tour2babélisé Img_0215


Alors, inconvénient majeur de cette modification, c'est qu'il n'est pas possible de remettre les poids d'origine dans les nouvelle plaquettes! Le marui n'est déjà pas bien lourd l'ablation de ses poids lui faisait perdre environ 150 grammes.. no way!
L'idée a donc été de refaire des poids sur mesure pour les nouvelles plaquettes en utilisant la technique de la cire perdue :

Surcreusement de l'envers des plaquettes au dremel et au ciseau :
Colt 1911 tour2babélisé Img_0216

Bourrage du surcreusement avec de la cire (d'abeille maison^^) tiède et sculpture de la forme du poids correspondant au corps de la réplique (un peu galère). Sur la photo : on voit le poids d'origine, et la sculpture en cire marron :
Colt 1911 tour2babélisé Img_0217

Après avoir sculpté mon poids en cire, je lui rajoute deux "cheminées" en cire :
Colt 1911 tour2babélisé Img_0218

Et ensuite, j'immerge tout ça dans du plâtre en laissant dépasser les cheminées :
Colt 1911 tour2babélisé Img_0219



Il s'agit ensuite de faire cuire la tête en bas ce moule au four (de cuisine) : la cire fond et coule par les cheminée, et laisse ainsi une cavité dans le pâtre!

Il ne reste plus qu'à couler du plomb par les cheminées :
Colt 1911 tour2babélisé Photos10

...et à casser le moule, pour récupérer...un belle bouse Razz (celle-ci a moyennement marché)
Colt 1911 tour2babélisé Photos11
Colt 1911 tour2babélisé Photos12

..belle bouse qui contrairement à ses apparence, rentre pile poile dans les plaquettes, et permets même de gagner quelques grammes par rapport aux poids d'origines! (qui ne sont pas en plomb)





Pour le finition, les plaquettes sont trempées dans du brou de noix puis enduite d'huile de lin :
Colt 1911 tour2babélisé Img_0327
Colt 1911 tour2babélisé Img_0328



En bonus, pour finir, un petit holster de poitrine en cuir :
Colt 1911 tour2babélisé Img_0329

Et après un vieillissement (grattage, brou de noix, huile de lin, cirage.. Smile
Colt 1911 tour2babélisé Img_0330



Depuis 2011, les plaquettes tiennent bon et ont -comme l'étui - pris une belle patine (je n'ai pas de photo récente par contre.)

Merci de m'avoir lu et à bientôt pour de nouvelles aventures tour2babélistiques aha
T2B
Revenir en haut Aller en bas
MekaGiss
Prix spécial du flood
Prix spécial du flood
MekaGiss

Masculin
Nombre de messages : 575
Age : 33
Localisation : Châlons
Date d'inscription : 11/03/2013

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 00:06

superbe réalisation, c'est vraiment magnifique
Revenir en haut Aller en bas
https://www.facebook.com/3D-Concept-1687188928008958/
Peteur Pan
Père Blaise
Peteur Pan

Masculin
Nombre de messages : 3052
Age : 46
Localisation : Troyes
Date d'inscription : 15/04/2005

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 00:36

Très belles réalisations !  Colt 1911 tour2babélisé Up
Revenir en haut Aller en bas
lord dementio
Leodagan, Roi de Carmélide
lord dementio

Masculin
Nombre de messages : 7334
Age : 40
Localisation : Reims
Date d'inscription : 06/09/2005

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 01:07

Bravo, tour2, très astucieux et magnifiquement réalisé !
Revenir en haut Aller en bas
cougar55
Retirez lui le clavier !!!
Retirez lui le clavier !!!
cougar55

Nombre de messages : 1183
Age : 50
Date d'inscription : 04/03/2008

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 06:10

Beau boulot. Je retiens l'astuce pour les rayures de plaquettes.
Revenir en haut Aller en bas
jesus
Baltringue d'élitre
Baltringue d'élitre
jesus

Masculin
Nombre de messages : 4383
Age : 36
Localisation : Epernay, Marne, France
Date d'inscription : 25/10/2010

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 06:44

C'est du beau travail. Du fait maison avec les moyens du bord comme je l'aime.

_________________
-"Se battre pour la paix, c'est comme baiser pour la virginité."

-"On a peut-être pas beaucoup de moyens, mais on a beaucoup de médiocres." A méditer
Revenir en haut Aller en bas
Khaos
Langue pendue
Langue pendue
Khaos

Nombre de messages : 324
Age : 31
Date d'inscription : 15/10/2012

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 13:43

Franchement, chapeau! du bon "home made" qui donne une valeur sentimentale à la réplique  Smile
Revenir en haut Aller en bas
chagalou
Prix spécial du flood
Prix spécial du flood
chagalou

Nombre de messages : 633
Age : 28
Date d'inscription : 24/11/2010

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 13:48

Du travail payant, vraiment classe ! Smile
Revenir en haut Aller en bas
Pithiviers
Retirez lui le clavier !!!
Retirez lui le clavier !!!
Pithiviers

Masculin
Nombre de messages : 1520
Age : 47
Localisation : Au fond à droite ...
Date d'inscription : 23/02/2008

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 14:14

Très joli travail  clap
Revenir en haut Aller en bas
http://remesbrigade.forumactif.com
Karadoc
Karadoc de Vannes
Karadoc

Masculin
Nombre de messages : 3608
Age : 35
Localisation : Saint Erme Outre et Ramecourt
Date d'inscription : 04/02/2006

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 15:28

Tout simplement magnifique !

Un grand bravo, car c'est un sacré boulot avec un résultat à couper le souffle.
Franchement le coup des rainures est un travail d'orfevre !
Revenir en haut Aller en bas
Kami
Retirez lui le clavier !!!
Retirez lui le clavier !!!
Kami

Masculin
Nombre de messages : 1338
Age : 27
Localisation : verzenay
Date d'inscription : 16/12/2010

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 16:12

Très beau rendu ! Bravo Smile
Revenir en haut Aller en bas
https://www.youtube.com/user/Kamikaze51360
Shla
Bavard
Bavard
Shla

Masculin
Nombre de messages : 271
Age : 25
Localisation : Reims
Date d'inscription : 04/01/2013

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 16:40

La classe, ça rend bien !  thumleft
Revenir en haut Aller en bas
kC
Retirez lui le clavier !!!
Retirez lui le clavier !!!
kC

Masculin
Nombre de messages : 1712
Age : 34
Localisation : Saint Amand Sur Fion
Date d'inscription : 14/09/2006

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 19:31

pas mal la technique du plomb! pas trop dangereux par contre? ca doit pas etre top les vapeurs dégagé...
et super boulot pour le moletage!  thumleft
Revenir en haut Aller en bas
https://monsieurparfait.wordpress.com/
Tour2babel
Bavard
Bavard
Tour2babel

Masculin
Nombre de messages : 151
Age : 37
Localisation : Savigny/ardres
Date d'inscription : 25/03/2013

Colt 1911 tour2babélisé Empty
MessageSujet: Re: Colt 1911 tour2babélisé   Colt 1911 tour2babélisé EmptyJeu 05 Juin 2014, 20:18

Merci pour vos commentaires  thumleft


Kc a écrit:
pas mal la technique du plomb! pas trop dangereux par contre? ca doit pas etre top les vapeurs dégagé...

Effectivement, travaillant dans les sites&sols pollués, j'aurais quand même pu dire que le plomb est nocif^^
Si vous fondez du plomb, travaillez de préférence en extérieur et portez des gants lorsque vous le travaillez ;-)
