Bricolage M'truc

Chapeau 'the artist'

Une crosse "fil de fer" serait du plus bel effet sur l'ensemble.

Mais plutôt réussi le biniou.

t as assuré , ça rend tres bien......

@ Cougar: j'ai cherché une crosse "fil de fer" sans résultat, si c'est bien ec que je pense, ça doit ressembler à celle de l' USM3 ou greasegun ?!

Pour le moment y'a celle du Lr300 qui me fait de l'oeil, et en plus on dirait qu'elle est adaptée au gaucher (repli sur la gauche)




**************



Dernier bricolage...

le mag catch étant Hs j'ai du bricoler un peu.


Une partie de l'axe était cassé dans le bonton poussoir


J'ai meuler/limer l'axe afin de récupérer une surface plane, puis perçage diam 1.6 et taraudage M2.
ensuite j'ai extrait le morceau d'axe coincé dans le bouton poussoir.
Et j'ai finalement raccourci la vis.


Remontage de l'ensemble, ça tient bien, plus qu'à tester sur la réplique avec un chargeur.
Au pire des cas je vais devoir rajouter une rondelle entre le bouton poussoir et l'axe afin de compenser la partie cassée.



Test de tir avec la gearbox d'une autre réplique afin de tester le hop up, et le canon coupé.


Le hop up fonctionne mais un peu faiblard...
Pas d'incident de tir du au canon coupé, on peut donc moyennant certaines précautions, raccourcir un canon.
j'ai aussi mis un coup de peinture sur la pièce usiné précédement.

La batterie restera comme ca? Si oui c'est dans le thème pour réplique faite avec des récup'

Non pas du tout, je cherche encore la solution la plus discréte...tube de crosse, ANpQ... ?

La crosse que tu présente le fait bien. Mais du coup, comme le propose cougar, la batterie attachée à la sangle serait la meilleur solution.

Rigolo comme joujou. Ca tient dans le sac à main en plus.


edit du premier post

Merci à Tuc, pour la coque de gearbox.
Le bouzin envoi enfin de la bille

dernier travaux effectué:
-usinage d'un bushing 8mm
-remplacement d'un ressort

C'est bon, ça Kara !
Hâte de voir ça

On va morfler à l'OPtage...

c'est compact, et c'est classe, avec la crosse. un excellent "stubby killer", plus raffiné que les modèles du commerce, félicitations!



Edit du 1er post

Dernière modif apportée:
-mise ne place d'une batterie li-po dans le tube de crosse (avec pas mal de contraintes)

travaux du 22/10/13

Je voulais aboslument qu'elle tourne pour OPtage8,  j'ai donc mis les bouchées doubles.

Objectif: caser une batterie...
Plusieurs solutions avaient été évoquée,
-Anpeq
-montage sur une sangle
-tube de crosse
J'ai finalement retenu la dernière solution, car plus esthétique.

Et c'est parti pour les modifs.

Dans un premier temps j'ai raccourci le cablâge arrière



Montage d'une nouvelle prise tamiya mini


N'ayant pas suffisament de place pour loger les connectique dans le tube de crosse, j'y ai fait une lumière




Je me suis ensuite attaqué au corps de la M'truc.
J'ai raccourci la partie arrière pour faciliter le passage du connecteur de batterie et j'ai raccourci l'ensemble




Ne pouvant plus fixer la crosse au moyen de la vis interne, j'ai percé taraudé les deux tubes afin de monter trois vis.


la bague du tube de crosse permet d'écarter et ainsi bloquer l'ensemble en translation (pas de jeu c'est monobloc)

Assemblage et test



Afin d'éviter tout blocage, j'ai fait une petite encoche dans la crosse



la connectique est légérement apparente mais rien de bien méchant, un petit coup  de peinture et on ne verre plus grand chose






Reste la phase finition

hate de voir çà.

En faisant une lumière dans le tube de crosse au lieu de faire une découpe dans le tube arrière du corps, tu as choisis la moins bonne des plus mauvaises solutions pour le passage du câble.

arf oui, sacré charcutage! :/ j'ai deja refait un passage de cable arriere pour tube de crosse m4 de maniere "invisible", ca tient tout juste c'est tout a fait fesable...
Perso j'aurais pas mis de crosse du tout :p

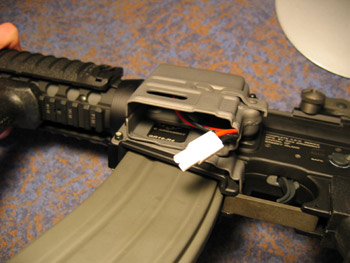

Et j'aurais opté pour la solution ready-mag, avec la batterie dans le deuxieme chargeur:

@ Kc: intéressant ça, tu as fait comment.
perso avec la taille de la batterie, y'a rien d'autre qui passe dans le tube de crosse même pas la connectique...
Par contre ready mag... pas fan et surtout j'avais pas, car le but premier et de faire un truc avec ce qui me restait comme pièce, c'est à dire pas grand chose.

@ Alien: explique ton idée, car je vois pas et ça peut être une modif intéressante.

dès que j'ai récup' mes répliques (c'est masshy qui fait la garderie en attendant mon déménagement ), je te fais des photos de ma modif'.

Karadoc a écrit:

@ Alien: explique ton idée, car je vois pas et ça peut être une modif intéressante.

Je viens de faire une photo de mon XM177 G&P qui, à la base, n'était pas du tout conçu pour être cablé dans le tube de crosse. Dès que c'est prêt, je poste ça dans ce topic.

Hop ! Voilà une photo de la découpe du tube.

Ok je vois mieux et effectivement c'est pas mal.
Visiblement tu conserve la fixation du tube de crosse avec la vis interne ?!

Qu'a tu mis comme batterie ?

oui voila, c'est la meme modif' que j'ai fait! et il faut entailler la rondelle qui tient le tube grâce à la vis, pour laisser passer les cables

Même question, quel type de batterie ?

Oui, la fixation du tube ne change pas.

Il y a tout de même une limite. Un tube de M4 a son diamètre interne qui se réduit, pour que la cale où se loge la vis puisse y prendre appui.
Il faut vérifier que la longueur du tube (dont le diamètre est le plus large) est compatible avec la batterie. A moins d'accepter le fait de ne plus pouvoir rétracter la crosse.

Pour le type de batterie, j'utilise de la LiPo 11.1V 1100mah 15C Firefox de ce type:



http://www.rsov.com/product.php?langId=1¤cyId=1&manufacturerId=&prodId=3687&cateId=186

Connectique T Dean très fortement conseillée pour le gain de place (le mini Tamiya est trop long)

@ Alien: Dans ce cas précis le format de connectique fait toute la différence.

(Pour rappel, je n'ai que de la connectique mini tamiya et le but de ce bricolage était de faire uniquement avec de la récup)

J'attend de voir ce qu'à mis kC, et je vous ferai d'autre photos pour expliquer plus en détail.
